Настольный автоматический установщик SMD компонентов NeoDen YY1
- Минимальный устанавливаемый компонент 0402
- Работает с обрезками лент, поддонами, россыпью
- Максимальный размер печатной платы 315 х 350

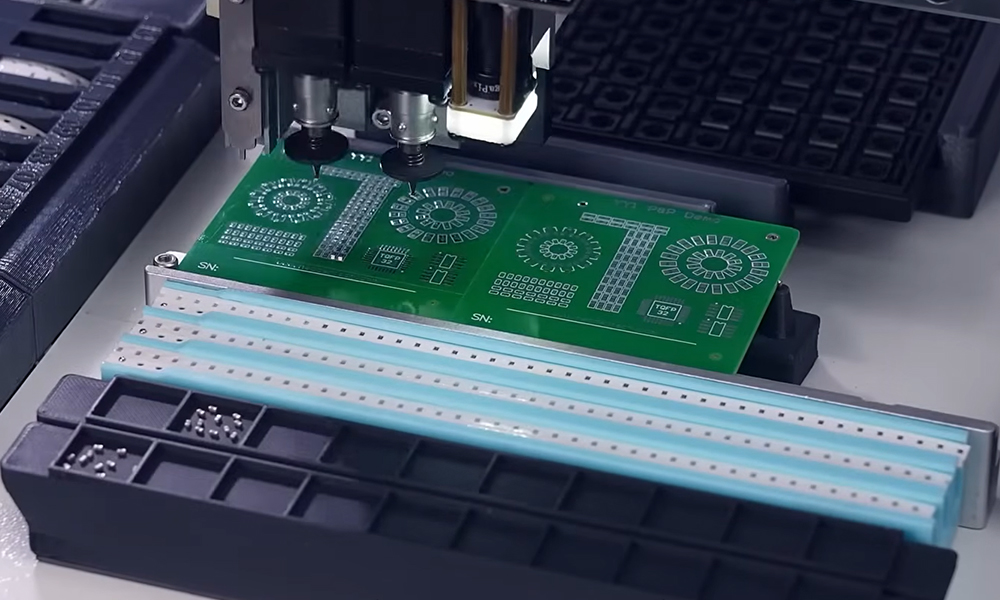

Работа с любыми форматами компонентов (даже из россыпи)
Машина одинаково эффективно работает не только со стандартными катушками и пеналами, но и с поддонами, короткими обрезками лент, а также с компонентами россыпью. Это уникальная функция для установщиков начального уровня.

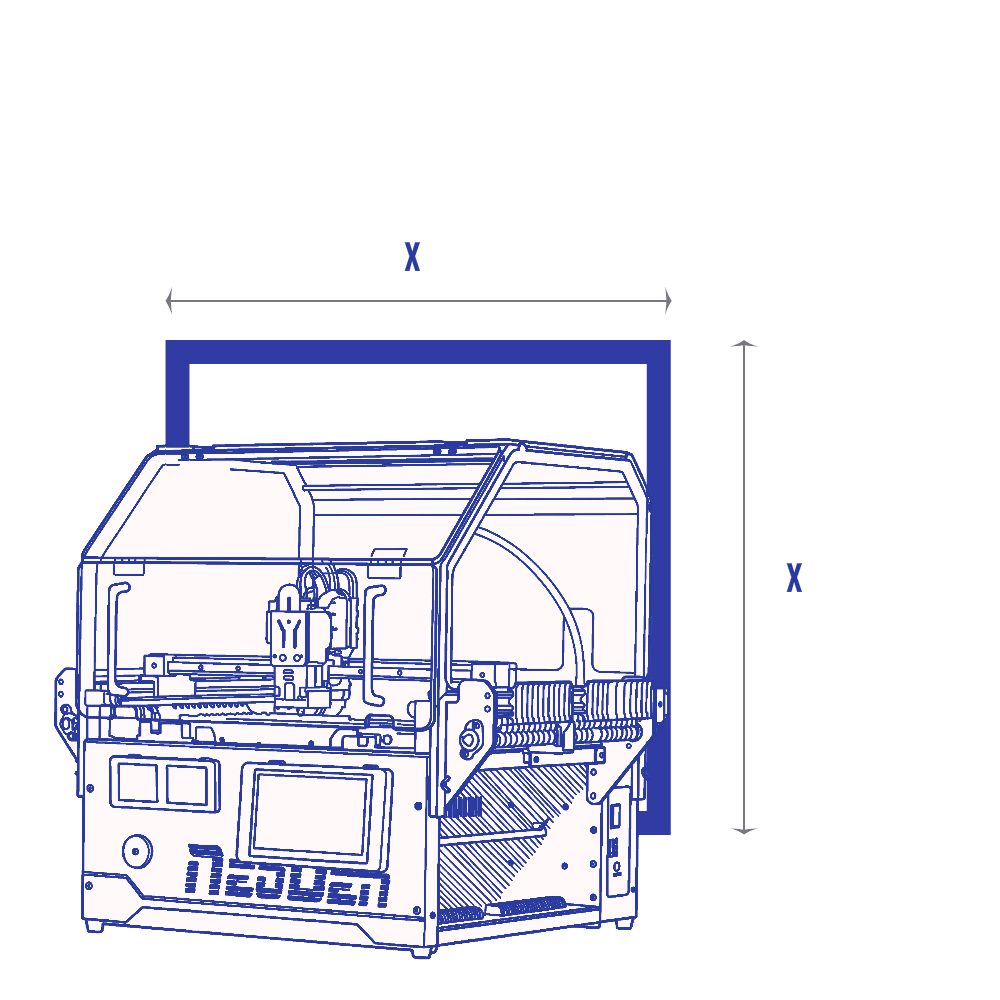

Максимальная компактность и мобильность
Установщик весит всего 35,5 кг и занимает минимум места. Для старта работы достаточно обычного стола и стандартной розетки на 220 В, что позволяет развернуть линию сборки в любом помещении — от лаборатории до домашнего офиса.
Непрерывный цикл благодаря автосмене насадок
Встроенная база на 3 насадки позволяет устройству автоматически менять инструмент прямо во время работы. Вы можете собирать платы со сложной номенклатурой деталей без остановок и ручного вмешательства.
Быстрая переналадка под новые проекты
Особая конструкция базы питателей позволяет перенастроить NeoDen YY1 на новую программу в кратчайшие сроки. Вы можете комбинировать ленточную подачу и пеналы в вибропитателе без долгой и сложной конфигурации.

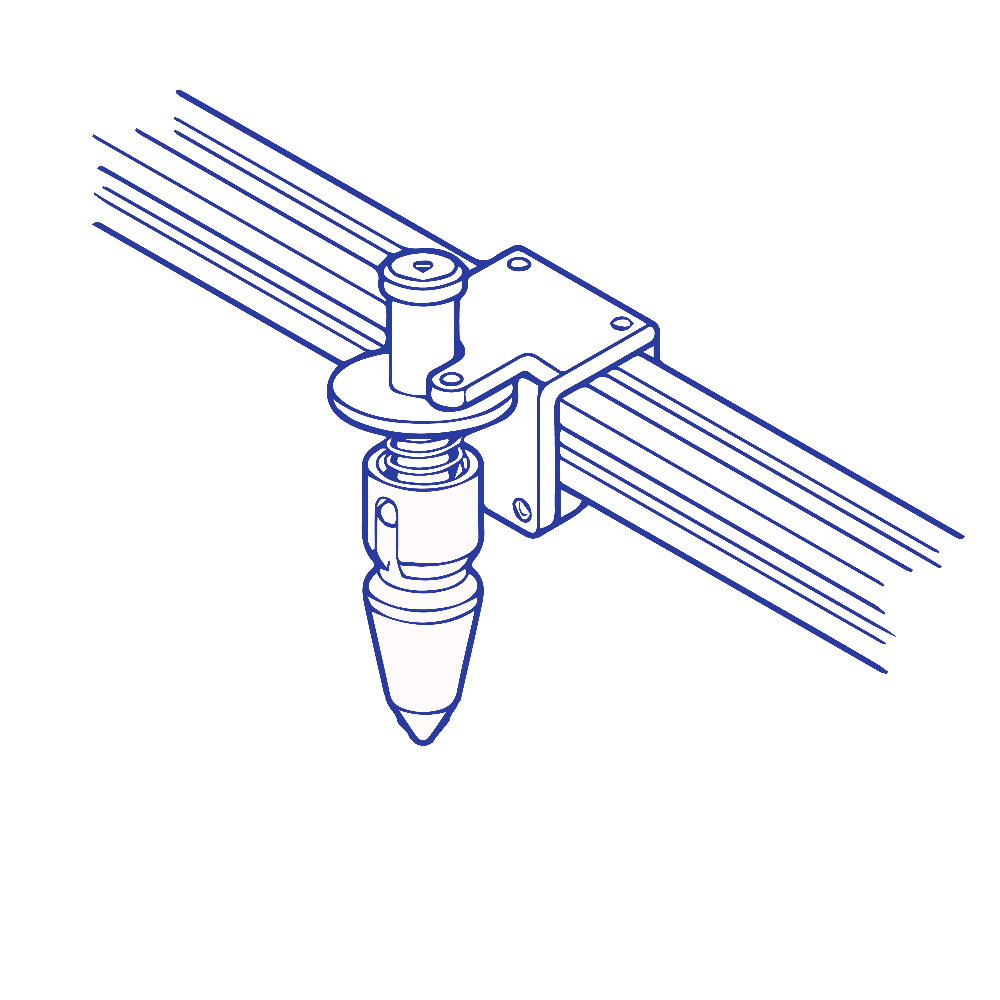

Умный контроль подбора компонентов
Вакуумная система мгновенно проверяет, захвачен ли компонент из питателя, еще до этапа видеоинспекции. Индикация выведена прямо на установочную голову, что исключает холостые ходы и экономит время сборки.
Настольный автоматический установщик SMD компонентов
NeoDen YY1
Это машина начального уровня, оборудованная двумя вакуумными захватами, которая подойдёт для сборки небольших серий изделий в кратчайшие сроки и с высокой точностью. Конструкция максимально простая — обслуживание и ремонт выполняются быстро.
NeoDen YY1 обладает уникальной для такого класса машин функцией установки компонентов из россыпи, а также возможностью работы с короткими обрезками лент. Питается от сети 220 В, может быть расположен в любом помещении. Новое устройство базы питателей позволяет быстро переналадить YY1 на новую программу. Система контроля вакуума на захватах определяет, состоялся ли подбор компонента, ещё до видеоинспекции. Установлена автоматическая база смены насадок для работы с широким спектром компонентов без остановки процесса.
Особенности:
- База автоматической смены насадок — работа с широкой номенклатурой компонентов
- Работа с обрезками лент, поддонами, россыпью
- Высокоскоростная система из двух камер высокого разрешения при распознавании
- Понятный интерфейс управления, специально созданный для YY1
- X и Y оси на высокоточных линейных направляющих — прецизионное позиционирование
- Патентованная система проталкивания ленты на линейной направляющей
- Элементы базы питателей позволяют менять конфигурацию баз в кратчайшие сроки
- Вибропитатель на базе работает одновременно с ленточной подачей без сложных настроек
- Управление ёмкостным тачскрин-дисплеем
- Система проверки вакуума на захвате с индикацией прямо на голове
| Модель | NeoDen YY1 |
|---|---|
| Конфигурация | Одна балка, две установочные головы |
| Система совмещения компонента | Видеопозиционирование |
| Скорость установки | |
| Позиционирование вкл. | 3000 комп./час |
| Позиционирование выкл. | 4000 комп./час |
| Количество питателей | |
| Ленточный питатель | 52 (8 мм) |
| Вибро | 4 |
| Трей/вибро/обрезок | 28 |
| Россыпь | 19 |
| Емкость базы насадок | 3 насадки |
| Диапазон устанавливаемых компонентов | |
| Мин. размер | 0201 (0603 мм) |
| Макс. размер | 18 × 18 мм |
| Макс. высота | 12 мм |
| Разворот | ±180° |
| Точность установки | ±0,02 мм |
| X‑Y повторяемость | ±0,02 мм |
| Ход оси Z | 28 мм |
| Максимальный размер печатной платы | |
| Питатели с обеих сторон | 249 × 350 |
| Питатели с одной стороны | 315 × 350 |
| Питание | 220 В |
| Программное обеспечение | Разработка компании Neoden |
| Привод | Шаговый |
| Система позиционирования | Реперные метки |
| Загрузка/выгрузка печатной платы | Ручная |
| Мощность | 50 Вт |
| Габариты | 643(Д) × 554(Ш) × 601(В) |
| Вес | 35,5 кг |
Особенности

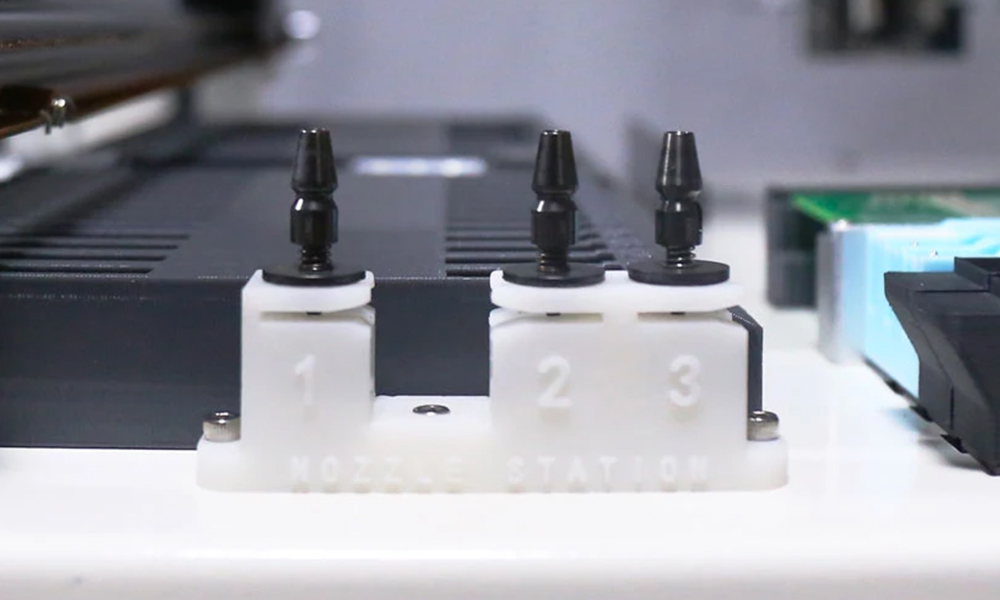

База автоматической смены насадок позволяет расширить и упростить работу с широкой номенклатурой компонентов
NeoDen YY1 позволяет работать с обрезками лент, поддонами, россыпью

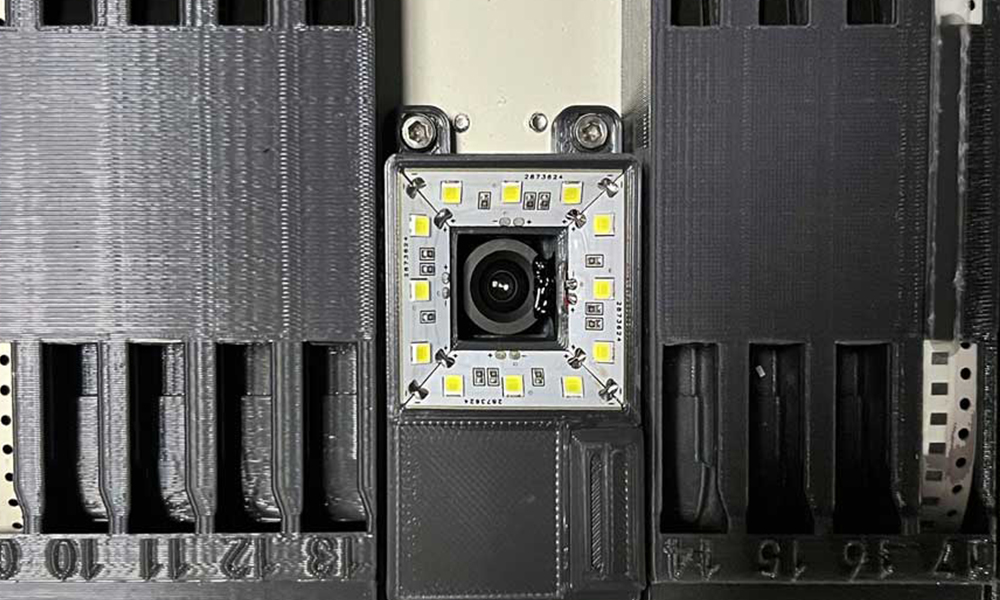

При распознавании компонентов используется высокоскоростная система из двух камер высокого разрешения

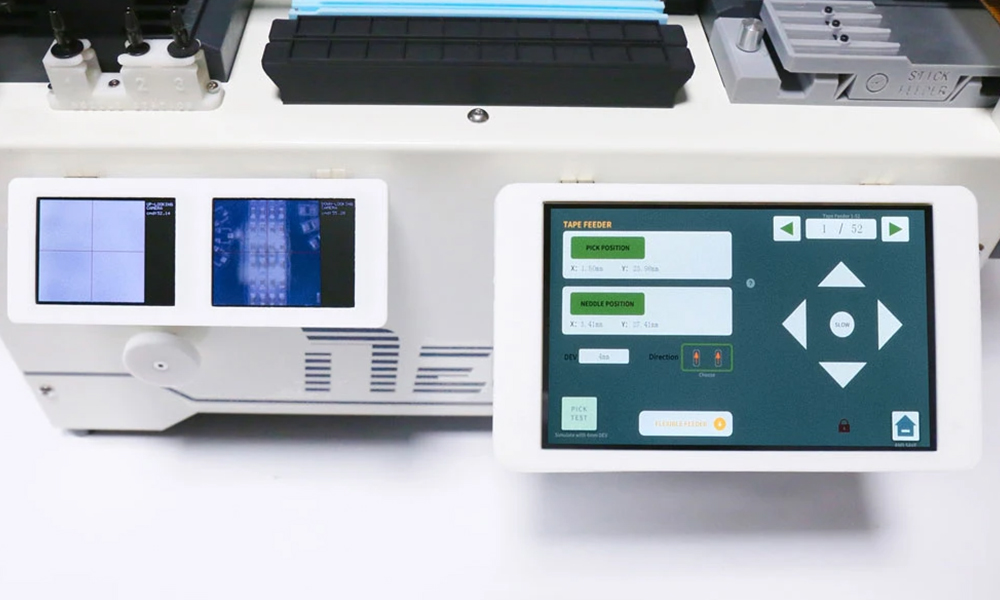

Интерфейс управления, созданный специально для NeoDen YY1 позволяет быстро настроить программу для сборки, и обладает понятным интерфейсом для облегчения настройки параметров работы

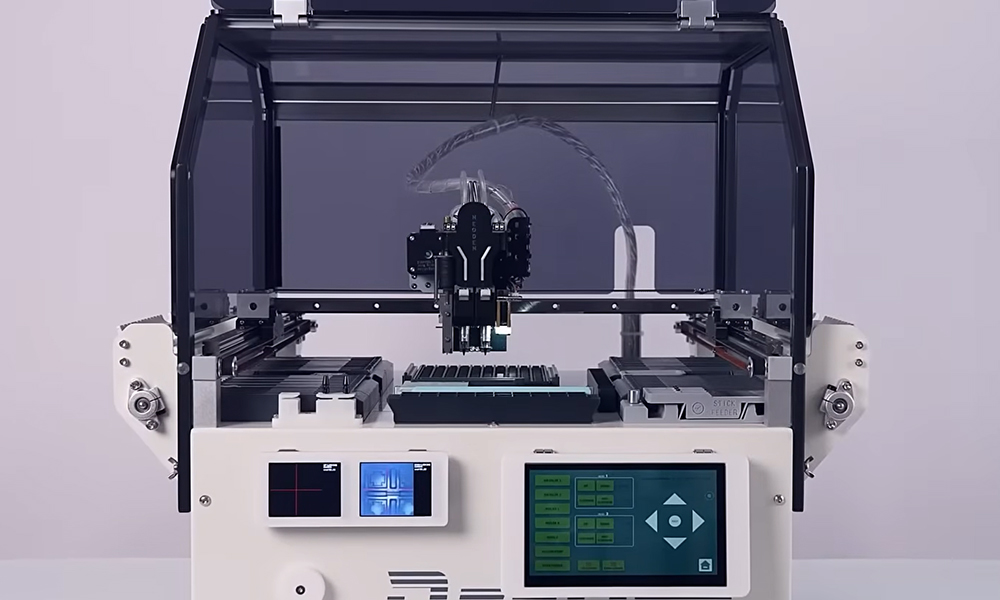

X и Y оси оснащены высокоточными линейными направляющими, которые обеспечивают прецизионное позиционирование устройства

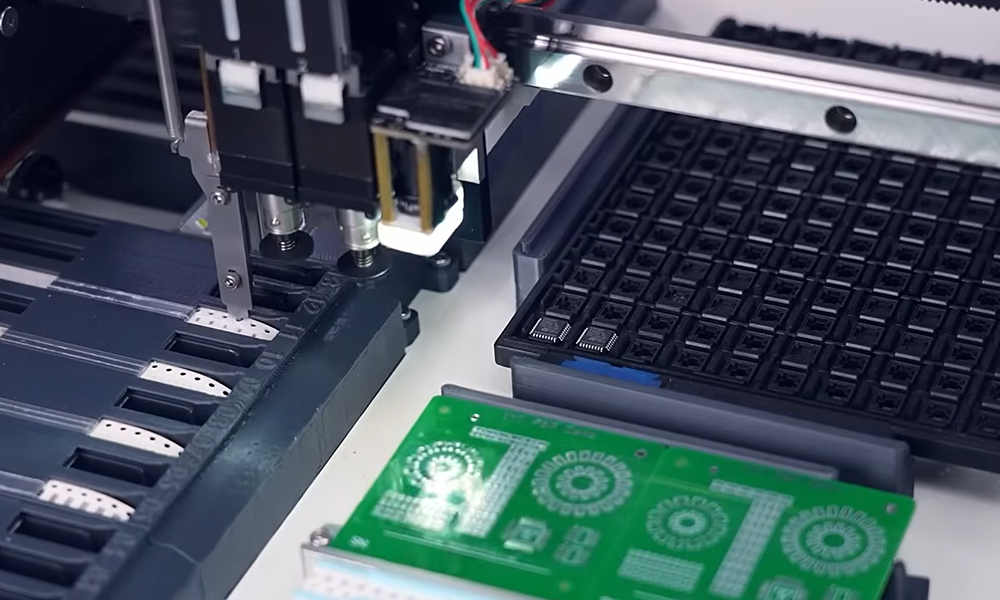

Запатентованная система проталкивания ленты установлена на линейной направляющей, и создана так, чтобы обеспечивать долгую и точную работу

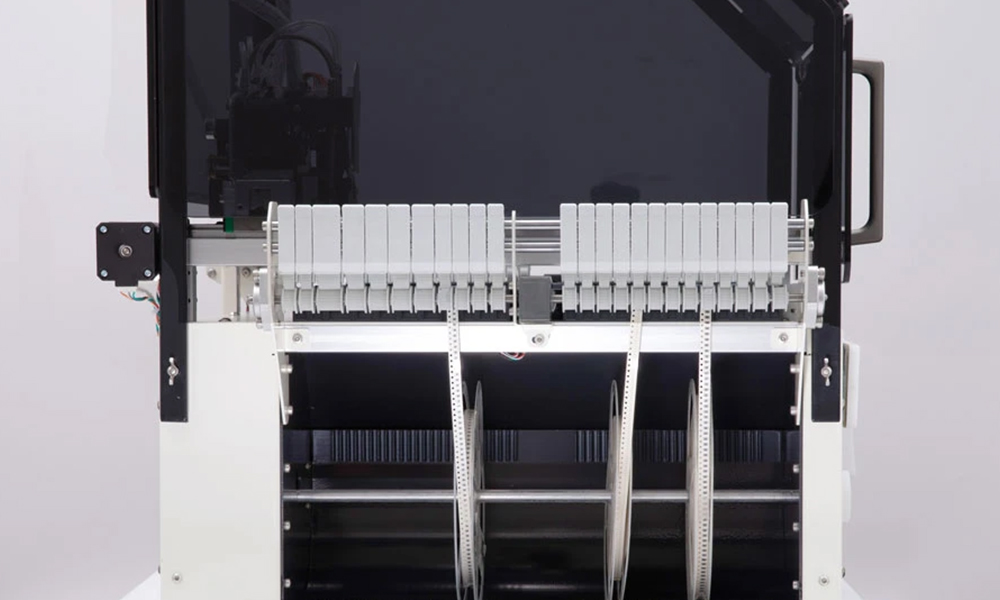

Элементы базы питателей сконструированы специально для NeoDen YY1, и позволяют менять конфигурацию баз в кратчайшие сроки, что является преимуществом по сравнению с большинством машин начального уровня

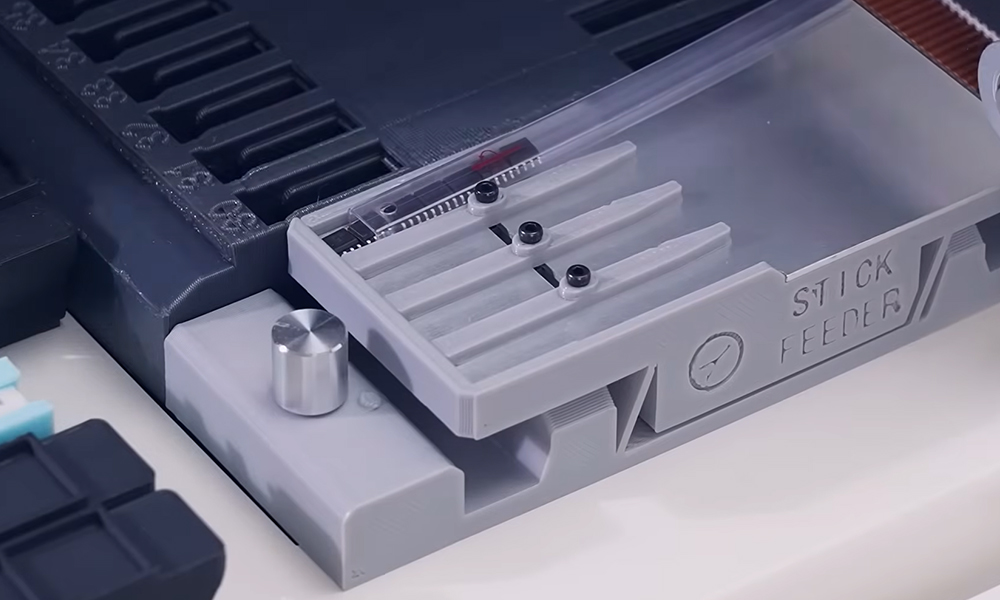

Дизайн вибропитателя установленного на базу позволяет использовать пеналы одновременно с ленточной подачей без каких либо сложных настроек

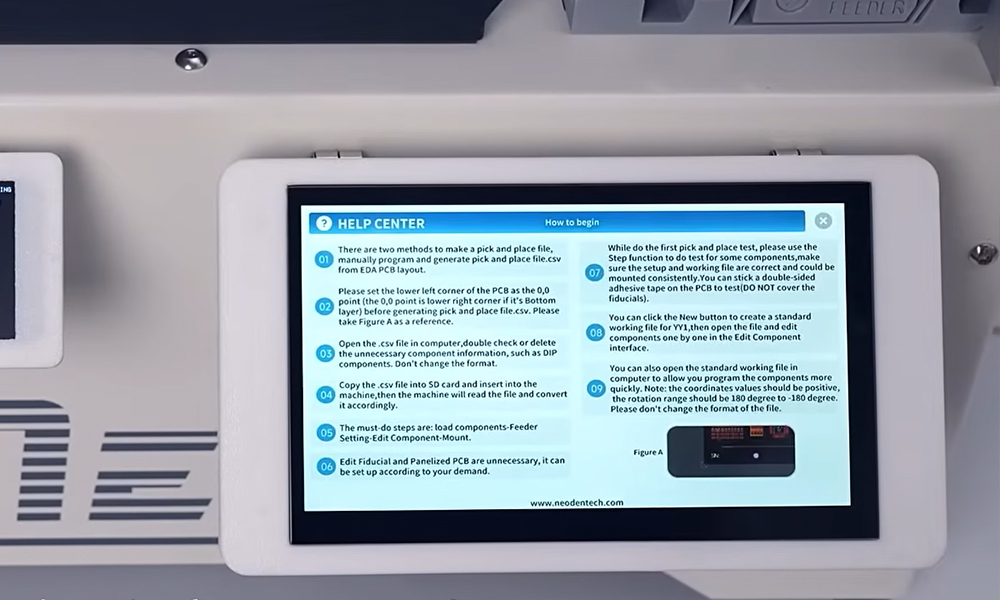

Управление установщиком осуществляется с помощью ёмкостного тачскрин дисплея

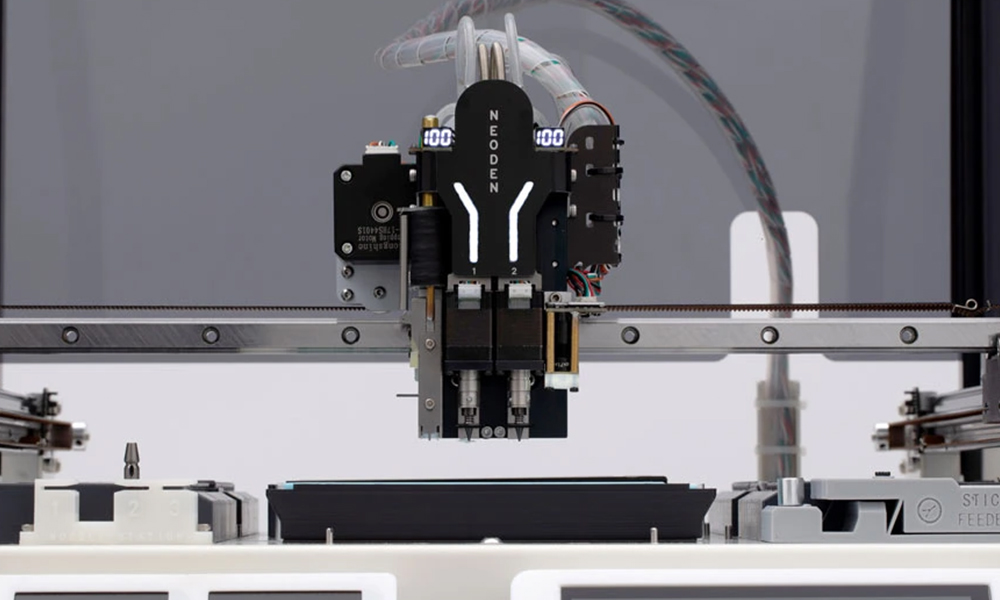

NeoDen YY1 оснащен системой проверки вакуума на захвате во время подъема компонента. Система оснащена индикацией прямо на голове, и может быть настроена в течении кратчайшего времени
