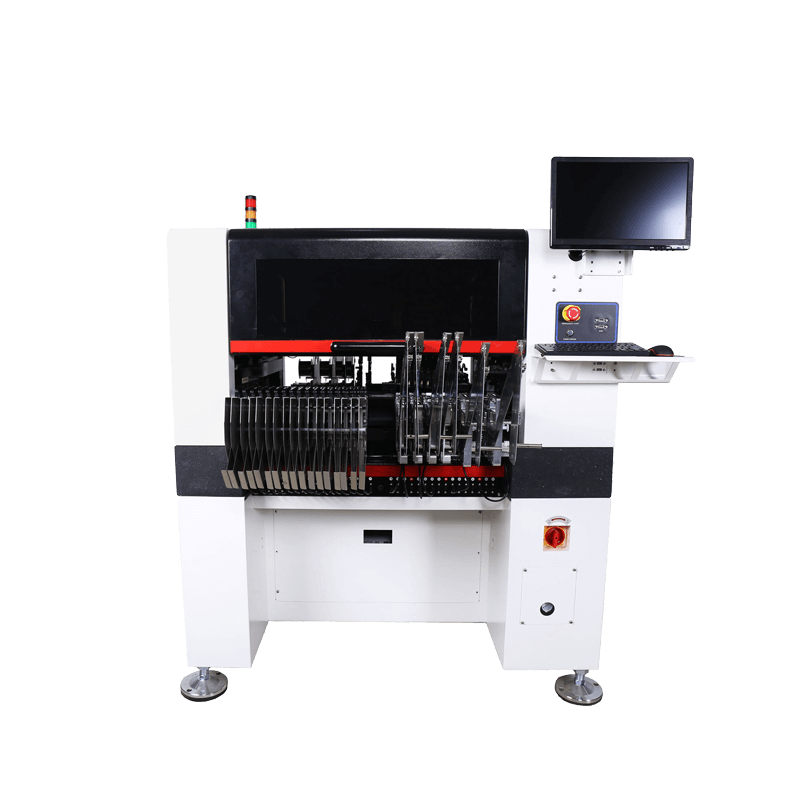

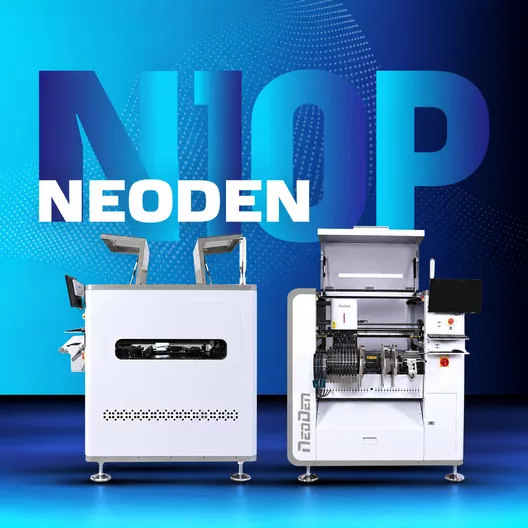

Автоматический установщик SMD компонентов NeoDen N10P

Установщик электронных компонентов N10P — это встраиваемый в линию, полностью автоматический станок, с максимальной скоростью установки 20 000 комп. в час при помощи балки с ШВП двигателями с головой на 8 установочных шпинделей.

Высокая производительность и интеграция в автоматические линии

Полностью автоматический установщик обеспечивает скорость монтажа до 20 000 компонентов в час. Такой высокий темп достигается благодаря синхронной работе одиночной балки с ШВП-двигателями и головы на 8 установочных шпинделей.

Прецизионная точность монтажа

Модель гарантирует высочайшую точность установки до ±0,01 мм. Высокая стабильность позиционирования достигается серводвигателями с замкнутой обратной связью на базе линейных магнитных энкодеров, а также системами автоматической калибровки по высоте и осям XY.

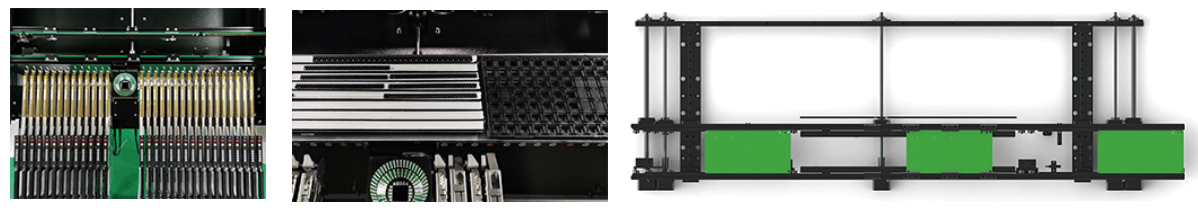

Универсальность и работа со сложными компонентами

Станок способен устанавливать компоненты в широчайшем диапазоне: от микроскопических чипов формата 0201 до крупных микросхем размером 40 х 40 мм и высотой до 16 мм. Также он поддерживает одновременную установку до 80 ленточных питателей (8 мм) и позволяет напрямую размещать поддоны с микросхемами в рабочей зоне.

Многоуровневая система оптического контроля

Высокая надежность захвата и центрирования проверяется сложной конфигурацией камер. Она включает в себя сдвоенную камеру позиционирования плат, линейную скоростную камеру (для компонентов до 22 х 22 мм) и широкоугольную IC-камеру для крупных микросхем размером до 40 х 40 мм.

Полная автономность с базой автосмены насадок на 39 позиций

Машина оснащена вместительной базой смены вакуумных насадок на 39 позиций. Установщик самостоятельно заменяет инструмент прямо в процессе выполнения программы, что позволяет без остановок собирать печатные платы с разнородной номенклатурой деталей.

Возможность сборки крупногабаритных печатных плат

Конструкция установщика позволяет работать с длинными и нестандартными платами максимальным размером до 1500 х 450 мм. Для надежного удержания и предотвращения прогиба таких плат применяется встроенный пневматический стол с возможностью расстановки поддерживающих опорных пинов.

Автоматический установщик SMD компонентов NeoDen N10P

Установщик SMD NeoDen N10P - это встраиваемый в линию, полностью автоматический установщик электронных компонентов, с максимальной скоростью установки 20 000 комп. в час при помощи балки с ШВП двигателями с головой на 8 установочных шпинделей.

Установщик в стандартной комплектации поддерживает работу с печатными платами длиной до 1200 х 400 мм (длина 1500 мм - опция), имеет функцию автоматической смены вакуумных насадок из базы на 39 позиций , и оснащён двумя типами камер инспекции: скоростной, для работы с компонентами размером от 0201 (дюйм) до 22 х 22 мм, и широкоугольной для работы с компонентами размером от 0201 (дюйм) до 40 х 40 мм.

Максимальная высота устанавливаемого компонента - 16 мм, при этом для обеспечения точности установки используются серводвигатели, с полностью замкнутой обратной связью, обеспеченной линейными магнитными энкодерами, и системы автоматической калибровки по высоте и XY осям. Для фиксации платы используется встроенный пневматический стол, возможностью размещения на нем поддерживающих пинов. N10P может одновременно работать с 80 питателями (8 мм), а также имеет возможность размещения поддонов с микросхемами в рабочей зоне.

Спецификация:

Параметры	NeoDen N10P
Количество установочных головок, шт.	8
Скорость установки, комп./час	20000
Точность установки, мм	±0,01
Конфигурация камер	Сдвоенная камера позиционирования + Линейная скоростная камера + Широкоугольная IC камера
Диапазон устанавливаемых компонентов	Скоростная камера	0,6 х 0,3 мм — 22 х 22 мм
	IC камера	0,6 х 0,3 мм — 40 х 40 мм
	Максимальная высота, мм	16
Размер печатной платы	Минимальный, мм	50 х 50
	Максимальный ,мм	С подачей компонентов из рабочей зоны	395 х 1500
		Без подачи компонентов из рабочей зоны	450 х 1500
Толщина печатной платы, мм	0,2 — 3,5
Емкость базы питателей, шт.	80 (33 спереди + 47 сзади)
Автоматическая смена ноззлов	Наличие
Опорные пины для печатной платы	Опционально
Потребление	600 Вт, одна фаза, 220 В
Возд. потребление	0,6 — 0,8 Мпа, 37 л/мин
Обратная связь XY двигателей	Линейный энкодер на основе магнитной ленты, энкодер угла поворота вала двигателя
Масса, кг	~1000
Габариты, мм	1289 х 1254 х 1386
