Высокоточный принтер паяльной пасты NeoDen ND450
Современное массовое производство электроники всё чаще сталкивается с жёсткими требованиями к качеству нанесения паяльной пасты. Это связано с усложнением компонентной базы и регулярным использованием сложных микросхем даже в небольших заказах. Возможностей ручной печати становится недостаточно: брак в виде перемычек или недостатка пасты критически сказывается на качестве готовой продукции.
Автоматический принтер ND450 — это универсальное решение для современного предприятия. Он легко заменит ручной станок на начальном этапе, а при масштабировании бизнеса без проблем встроится в автоматическую линию поверхностного монтажа (SMT). При этом оборудование остаётся простым в освоении и доступным по цене для компаний любого уровня.
Контроль нанесения паяльной пасты
В принтере NeoDen ND450 реализована плавающая печатная голова с двумя независимыми двигателями прямого привода.
Система в режиме реального времени контролирует давление каждого ракеля в диапазоне от 0,5 до 10 кг, мгновенно компенсируя малейшие неровности или прогиб платы. Полноценная обратная связь с электроникой станка исключает человеческий фактор: паста наносится с абсолютно одинаковым усилием от первого до тысячного прохода.
Система машинного зрения и прецизионное совмещение
NeoDen ND450 оснащён высокоскоростной двунаправленной оптической системой (камеры смотрят одновременно вверх и вниз) с полем зрения 10×10 мм. Интеллектуальная 6-канальная независимая подсветка автоматически адаптируется под любые типы поверхностей — от матового текстолита до глянцевого золочения и блестящих граней трафарета.
Система мгновенно распознает не только стандартные реперные знаки, но и обычные дорожки, площадки или сквозные отверстия. Точность калибровки по зрению составляет ±0,02 мм, а точность повторения печати — ±0,025 мм. Это позволяет без риска собирать платы с компонентами 0201, BGA и QFP с шагом выводов менее 0,3 мм. Принтер обеспечивает попадание пасты ровно в центр площадки.
Автоматическая очистка трафарета
Загрязнение нижней стороны трафарета — главная причина образования перемычек паяльной пасты. В ND450 этот процесс полностью автоматизирован.
Встроенная система поддерживает три режима очистки: сухую, влажную (с подачей промывочной жидкости) и вакуумную. Длина пластины протирки адаптирована под рабочий ход ракеля, а алгоритм и периодичность очистки программируются индивидуально под каждый трафарет и тип пасты напрямую из меню.

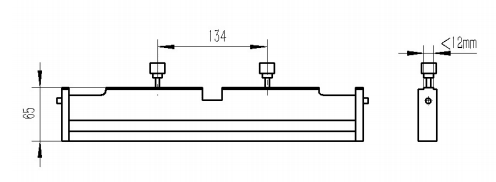

Станок сам поддерживает трафарет в идеальной чистоте без участия оператора. Значительно сокращается риск образования перемычек между выводами микросхем: это экономит дорогостоящее время — линия не простаивает ради ручной протирки спиртом. Размеры применяемых ракелей:
- Длина: 200 – 450 мм
- Высота: 65 мм
- Межосевое расстояние винтов (крепления): 134 мм
- Диаметр винтов: < 12 мм
Современное производство электроники всё чаще сталкивается с жёсткими требованиями к качеству нанесения паяльной пасты — возможностей ручной печати уже недостаточно, брак критически влияет на качество продукции.
Автоматический принтер ND450 — универсальное решение: легко заменит ручной станок на старте и встроится в автоматическую линию SMT при масштабировании бизнеса, оставаясь простым в освоении и доступным по цене.
Контроль нанесения пасты: плавающая печатная голова с двумя независимыми двигателями прямого привода контролирует давление каждого ракеля (0,5–10 кг) в реальном времени, компенсируя неровности платы — паста наносится с одинаковым усилием от первого до тысячного прохода.
Машинное зрение и совмещение: двунаправленная оптическая система (камеры вверх/вниз, поле зрения 10×10 мм) с 6-канальной подсветкой, адаптирующейся под любые поверхности. Точность калибровки ±0,02 мм, повторяемость печати ±0,025 мм — подходит для 0201, BGA, QFP с шагом менее 0,3 мм.
Автоочистка трафарета: сухая, влажная и вакуумная очистка с индивидуальным программированием алгоритма под трафарет и тип пасты — станок сам поддерживает трафарет в чистоте, снижая риск перемычек.
| Параметр | Значение |
|---|---|
| Макс./мин. размер платы | 450×350 мм / 50×50 мм |
| Толщина платы | 0,4-4 мм |
| Макс. вес платы | 4 кг |
| Размер рамки (мин-макс) | 400×300 — 650×550 мм |
| Скорость транспортировки | 0-400 мм/с |
| Давление при печати | 0,5-10 кг |
| Скорость печати | 1-100 мм/с |
| Повторяемость печати | ±0,025 мм |
| Повторяемость совмещения по камерам | ±0,02 мм |
| Режимы очистки трафарета | сухая, влажная, вакуумная |
| Поле зрения камеры (FOV) | 10×10 мм |
| Диапазон компонентов | 0201-1206, LED, SOT, QFP, BGA, шаг >0,3мм |
| Питание | 220В/110В |
| ОС | Linux |
| Габариты | 992×1305×1430 мм |
| Вес | 350 кг |
Технические характеристики NeoDen ND450
| Параметр | Значение / Спецификация |
| Параметры печатных плат (PCB) | |
| Макс. размер печатной платы | 450 × 350 мм |
| Мин. размер печатной платы | 50 × 50 мм |
| Толщина печатной платы | 0,4 – 4 мм |
| Коробление (деформация) платы | < 1% |
| Макс. вес платы | 4 кг |
| Зазор по краю платы (технологическая полоса) | 5 мм |
| Макс. зазор снизу платы (высота компонентов) | 25 мм |
| Рамки трафаретов | |
| Макс. размер рамки | Д 650 × Ш 550 мм |
| Мин. размер рамки | 400 × 300 мм |
| Конвейер и фиксация плат | |
| Высота транспортировки | 885 – 920 мм |
| Направление транспортировки | Слева-направо (L-R), Справа-налево (R-L), Слева-налево (L-L), Справа-направо (R-R) |
| Скорость транспортировки | 0 – 400 мм/с |
| Режим конвейера | Односекционный |
| Метод фиксации платы | Пружинный фиксатор + ручная регулировка под толщину платы |
| Печатная система и ракели | |
| Система ракелей | два независимых двигателя с прямым приводом |
| Тип ракеля | Стальной или резиновый (угол наклона 45° / 50° / 60° под требования техпроцесса) |
| Высота ракеля | 65 + 1 мм |
| Толщина ракеля | 0,25 мм (для стального ракеля из нержавеющей стали) |
| Длина используемых ракелей | 200 – 450 мм |
| Режим печати | Одинарный или двойной проход ракеля |
| Давление при печати | 0,5 – 10 кг |
| Рабочий ход ракеля (длина печати) | 420 мм |
| Точность и производительность | |
| Скорость печати | 1 – 100 мм/с |
| Повторяемость результатов печати | ±0,025 мм |
| Повторяемость совмещения по камерам | ±0,02 мм |
| Скорость отделения трафарета | 0,1 – 30 мм/с |
| Длина отделения трафарета | 0 – 10 мм |
| Система очистки и оптического контроля | |
| Режимы очистки трафарета | Сухая, влажная, вакуумная |
| Длина пластины протирки трафарета | 250 мм (опционально 386 мм) |
| Оптическая система (Камера) | Двунаправленные камеры (вверх/вниз) для распознавания реперных меток |
| Поле зрения камеры (FOV) | 10 × 10 мм |
| Типы распознаваемых реперных знаков | Стандартные формы, контактные площадки, отверстия трафарета |
| Диапазон юстировки платформы | X: ±10 мм; Y: ±10 мм; θ: ±2,8° |
| Технологические ограничения | |
| Диапазон применяемых компонентов | Чип-компоненты 0201, 0402, 0603, 0805, 1206, LED-светодиоды, диоды, транзисторы, SOT, QFP, BGA и др. с шагом выводов >0,3 мм в пределах зоны 45×45 мм |
| Инфраструктура и габариты | |
| Рабочее давление воздуха | 0,6 – 0,7 МПа |
| Требования к электропитанию | 220 В / 110 В |
| Операционная система | Linux |
| Габаритные размеры машины | 992 × 1305 × 1430 мм |
| Вес машины | 350 кг |
